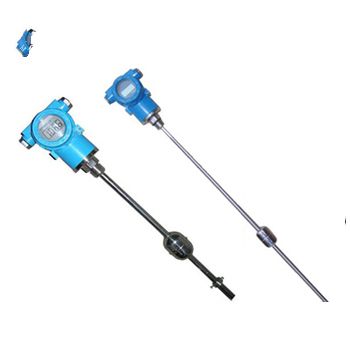

磁致伸缩液位计WST-UAT200

广泛适用于常用于储油罐或贵重化工原料的液位高度测量

  • 电 源:DC24V;
  • 输出形式:4~20mA;4~20mA+HART协议;
  • 重 复 性:优于±0.02%FS
  • 分 辨 率:优于±0.02%FS
  • 迟 滞:优于±0.02%FS
  • 温度系数:50PPm/℃
  • 输出纹波:小于20mV
  • 响应时间:0.2~6ms(根据杆长)
  • 用户评分:★★★★★
  • 质量保证:公司严格执行国家相关保修规定,产品保修一年。
  • 售后服务:由江苏威斯特提供发货,并提供售后服务。
  • 销售热线:0517-86981929
  • 邮箱:jswstyb@163.com
WST-UAT200磁致伸缩液位计是我公司研发生产的一种高精度液位计,主要利用磁致伸缩的物理特性进行测量,不受介质介电常数、温度或压力变化的影响。测量范围广,常用于储油罐或贵重化工原料的液位高度测量,也可在同一测量杆上安装多个不同比重的浮球做同一储罐内分层液体的液面测量。
一、测量原理:
磁致伸缩液位计传感器的电路部分会在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。

二、技术优势:
    磁致伸缩液位计适合于高精度要求的清洁液位的液位测量,精度达到1mm,最新产品精度已经可以达到0.25mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计,适合危险场合,智能电子线路设计可计算出容积量;唯一可动部件为浮子,维护量极低。

三、适用范围:
1、范围广,可以测量各种储罐或过程罐的液位和界位;
2、精确度高,可以做油品及其它液体的贸易结算仪表;
3、可以与磁翻板液位计配套适用,侧面安装做远传信号测量;
4、可以增加浮子,同时做两种液体的界面和总液位的测量。

四、技术指标:
电  源:DC24V;
功  耗:模拟量型50mA;脉冲输出小于2mA; RS485接口50mA;
工作温度:电子仓:-40℃ ~ +85℃ ;测 杆: -40℃ ~ +125℃
量程范围:硬杆50mm~5000mm ;可卷缩软杆50mm~20000mm;
输出形式:4~20mA;4~20mA+HART协议 ;
线性误差:优于±0.05%FS ,量程小于300mm的变送器,误差小于150μm
重 复 性:优于±0.02%FS
分 辨 率:优于±0.02%FS
迟  滞:优于±0.02%FS
温度系数:50PPm/℃
输出纹波:小于20mV
响应时间:0.2~6ms(根据杆长)
死  区:普通型:上死区,40mm;下死区,40mm (可根据用户要求适当改变)
测杆材料:1Cr18Ni9Ti、304SS、316SS 或用户特殊定制
电子仓外壳材料:304SS或用户特殊定制

五、磁致伸缩液位计原理图及安装示意图:


六、磁致伸缩液位计选型表:
代码 说 明
WST-UAT 磁致伸缩液位计
显示方式 100 无表头显示
200 带表头显示
300 表头显示+HART协议
安装方式 D 法兰安装
F 螺纹安装
仪表材质 C 304不锈钢
P 316不锈钢
T
订货长度 口口口 法兰或者螺纹以下长度(mm)
需标注数据 B1 需标注操作温度
B2 需标注操作压力
B3 需标注介质比重
B4 螺纹或者法兰的规格
