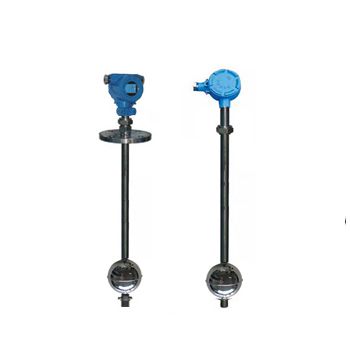

WST-UQZ浮球液位计是一种插入式液位仪表。由磁干簧管、精密电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时，该干簧管闭合，使放大变换电路输出与被测液位高低相对应的电流值，随着液位的高低变化，放大变换电路将液位高低转换成线性的4～20mADC信号输出，以实现对液位信号的传送或控制。
浮球液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
一、磁浮球液位计技术参数：
1.测量范围 L1：300～6000mm；
2.额定工作压力：≤1.6MPa；
3.液位计材质：321、304、316、316L；
4.工作温度范围：≤；80℃
5.连接法兰：DN80～DN150；
6.防护等级：IP65；
7.防爆等级：ExibⅡCT5(本安)；
8.ExdⅡCT5(隔爆)；
9.输出电流：4～20mA；
10.负载电阻：500Ω；
11.工作电源：24V.DC；
二、浮球液位计的特点:
1、安装方便，使用前经调试后，以后不需要再调试；
2、可进行二种不同密度介质的界面测量；
3、能有效克服悬浮物、泡沫等形成的假液位；
4.浮球经配重可测两种液体的介面；
5.可靠性高成本低、稳定可靠，重复性好。
三、浮球液位计外形尺寸图及安装示意图：
四、浮球液位计选型表：
|
代 码 |
说 明 |
|
WST-UQZ |
浮球液位计 |
|
显示方式 |
无 |
无表头显示 |
|
M |
带表头显示 |
|
H |
表头显示+HART协议 |
|
安装方式 |
D |
法兰安装 |
|
F |
螺纹安装 |
|
仪表材质 |
C |
304不锈钢 |
|
P |
316不锈钢 |
|
T |
钛 |
|
F |
PP |
|
PF |
不锈钢包PTFE |
|
订货长度 |
口口口 |
法兰或者螺纹以下长度（mm） |
|
需标注数据 |
B1 |
需标注操作温度 |
|
B2 |
需标注操作压力 |
|
B3 |
需标注介质比重 |
|
B4 |
螺纹或者法兰的规格 |
